概述：BEd 隔爆型電力液壓推動器是我公司獨家引進德國EMG公司的產晶，其主要用途是作為電力液壓塊式制動器的驅動裝置，也可通過杠桿機械完成往復、圓周、擺動等形式的快速運動，適用于起重、運輸、冶金、礦山、港口、建筑等行業。其隔爆型性能符合GB3836 . 2-2000 << 爆炸性環境用防爆電氣設備、隔爆型電氣設備"d" >> 的規定，防爆標志為"dl" "dllCT4" ， 分別用于煤礦井下及IIA 、IIB、IIC（I類A級11 類、B級H 類、C級H 類)溫度組別為T1-T4可燃?xì)怏w或蒸汽與空氣形成的爆炸性混合物場所。
使用條件：海拔高度不超過1000m 。 環境溫度為-20℃-40 ℃。 安裝地點最濕月的月平均最大相對濕度不超過90% ，同時該月的平均最低溫度不低于25 ℃， 允許由于溫度變化發生在產晶表面的凝露。 周圍環境的污染等級允許為3級。 電源為三相交流127V/220V 、380V/660V 、660V/ 1140V 、50Hz(60Hz) 。
型號 |
額定推力N |
額定行程mm |
額定電壓V |
額定電流A |
功率 |
額定彈簧力N |
工作頻率c/h |
動作時間 |
重量 |
|||
(dl) W |
(dllCT4) w |
(dl) S |
(dllCT4) s |
(dl) KG |
(dllCT4) kq |
|||||||
短行程推動器 |
||||||||||||
BEd30/5 |
300 |
50 |
380 |
0.43 |
180 |
180 |
270 |
1500 |
0.37 |
0.36 |
32 |
27 |
BEd50/6 |
500 |
60 |
380 |
1.2 |
240 |
275 |
460 |
1500 |
0.62 |
0.61 |
47 |
37 |
BEd80/6 |
800 |
60 |
380 |
1.2 |
290 |
280 |
750 |
1500 |
0.5 |
0.49 |
48 |
38 |
BEd121/6 |
1250 |
60 |
380 |
1.3 |
365 |
310 |
1200 |
1500 |
0.58 |
0.54 |
68 |
50 |
BEd201/6 |
2000 |
60 |
380 |
1.3 |
375 |
385 |
1900 |
1500 |
0.57 |
0.46 |
68 |
50 |
BEd301/6 |
3000 |
60 |
380 |
1.3 |
445 |
470 |
2700 |
1500 |
0.74 |
0.44 |
70 |
50 |
長行程推動器 |
||||||||||||
BEd50/12 |
500 |
120 |
380 |
1.2 |
240 |
275 |
—— |
900 |
1.02 |
0.72 |
57 |
40 |
BEd80/12 |
800 |
120 |
380 |
1.2 |
290 |
280 |
—— |
900 |
0.83 |
0.65 |
58 |
41 |
BEd121/12 |
1250 |
120 |
380 |
1.3 |
365 |
310 |
—— |
900 |
0.99 |
0.81 |
68 |
50 |
BEd201/12 |
2000 |
120 |
380 |
1.3 |
375 |
385 |
—— |
900 |
1.10 |
0.65 |
68 |
50 |
BEd301/12 |
3000 |
120 |
380 |
1.3 |
445 |
470 |
—— |
900 |
1.31 |
0.64 |
70 |
52 |

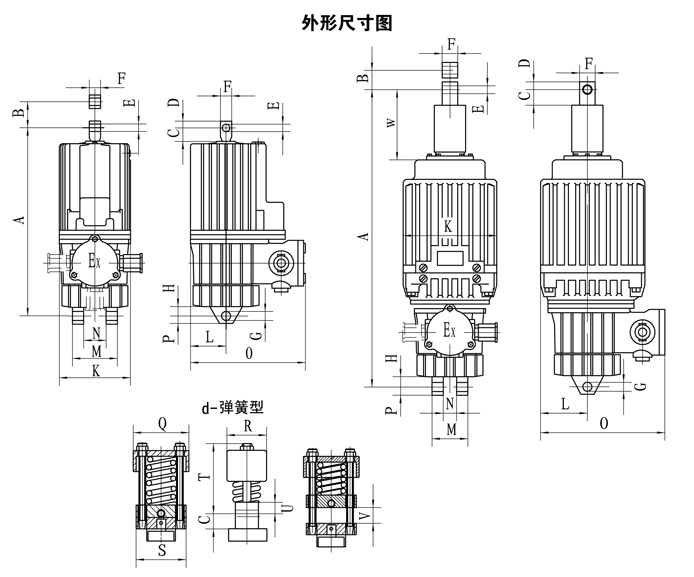

單位：（mm )
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
K |
L |
M |
N |
〇 |
P |
〇 |
R |
S |
T |
U |
V |
W |
BEd30/5 |
410 |
50 |
34 |
15 |
16 |
25 |
16 |
18 |
160 |
80 |
80 |
40 |
270 |
16 |
85 |
55 |
75 |
98 |
20 |
15 |
|
BEd50/6 |
490 |
60 |
36 |
18 |
20 |
30 |
20 |
23 |
190 |
95 |
120 |
60 |
285 |
20 |
85 |
55 |
75 |
100 |
22 |
15 |
|
BEd80/6 |
490 |
60 |
36 |
18 |
20 |
30 |
20 |
23 |
190 |
95 |
120 |
60 |
285 |
20 |
85 |
55 |
75 |
100 |
22 |
15 |
|
BEd50/12 |
570 |
120 |
36 |
18 |
20 |
30 |
20 |
23 |
190 |
95 |
120 |
60 |
285 |
20 |
|
|
|
|
|
|
|
BEd80/12 |
570 |
120 |
36 |
18 |
20 |
30 |
20 |
23 |
190 |
95 |
120 |
60 |
285 |
20 |
|
|
|
|
|
|
|
BEd121/6 |
690 |
60 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
130 |
80 |
120 |
147 |
35 |
20 |
130 |
BEd201/6 |
690 |
60 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
130 |
80 |
120 |
147 |
35 |
20 |
130 |
BEd301/6 |
690 |
60 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
130 |
80 |
120 |
147 |
35 |
20 |
130 |
BEd121/12 |
750 |
120 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
|
|
|
|
|
|
190 |
BEd201/12 |
750 |
120 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
|
|
|
|
|
|
190 |
BEd301/12 |
750 |
120 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
|
|
|
|
|
|
190 |
注: 具體型號，結構外形尺寸保留更改的權利。
